El hormigón autocompactante con árido reciclado de hormigón en todas las fracciones, se caracteriza por su composición basada en cemento Portland como primer conglomerante y escoria siderúrgica granulada molida como segundo conglomerante. Su innovadora composición y procedimiento de puesta en obra consigue excelentes resultados de durabilidad, sostenibilidad y estética.
Aspectos nuevos e innovadores
El aprovechamiento de residuos propios de la construcción junto con los residuos de la industria siderúrgica confiere a estos hormigones un proceso innovador de puesta en obra consiguiendo las mismas características técnicas que los hormigones autocompactantes cuya composición se basa en la utilización de fracciones con áridos naturales con ventajas técnicas y económicas adicionales.
Las tres mezclas son adecuadas para su puesta en obra, aunque la mezcla MIX50 proporciona adecuado equilibrio entre el comportamiento de material y la sostenibilidad del producto.

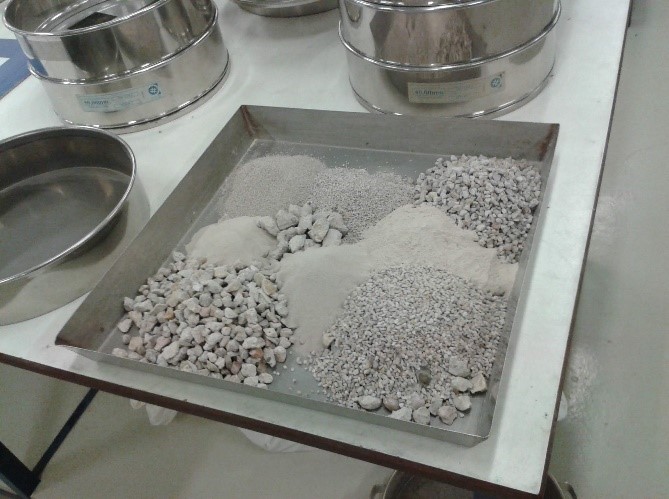

Su dosificación se muestra en la Tabla 1:
Material/Mix | MIX0 | MIX50 | MIX100 |
CEM I 52.5 R | 208 | ||
Escoria siderúrgica granulada molida | 208 | ||
Árido reciclado de hormigón fracción polvo | 305 | ||
Agua | 225 | 280 | 335 |
Árido reciclado de hormigón fracción gruesa | 405 | ||
Árido reciclado de hormigón fracción fina | 0 | 430 | 865 |
Arena silícea | 935 | 470 | 0 |
Regulador de fraguado | 2,30 | ||
Plastificante | 4,50 |
Tabla 1. Dosificación de las mezclas (kg/m3)
Aprovechamiento de residuos para la elaboración de hormigón sostenible autocompactante óptimo para uso estructural.
Principales ventajas derivadas de su utilización
Características técnicas
Las características técnicas para la mezcla MIX50 son las que aquí se muestran:
Escurrimiento | 820 mm |
Resistencia a compresión a 28 días | 39,6 MPa |
Resistencia a tracción indirecta a 28 días | 2,4 MPa |
Resistencia a flexión a 28 días | 4,5 MPa |
Densidad | 2,08 Mg/m3 |
Tamaño máximo de árido | 12,5 mm |
Los novedosos hormigones autocompactantes, cumplen las especificaciones internacionales EN 206 y recomendaciones de la EFNARC.

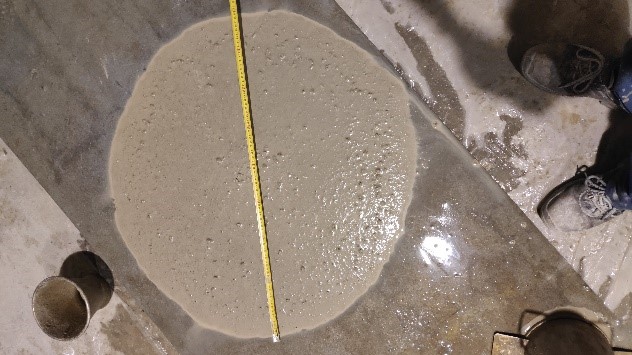

Propiedad | Tiempo desde el amasado (min) | MIX0 | MIX50 | MIX100 |
Escurrimiento (mm) | 0 | 800 (SF3) | 820 (SF3) | 830 (SF3) |
15 | 770 (SF3) | 780 (SF3) | 780 (SF3) | |
30 | 715 (SF2) | 700 (SF2) | 705 (SF2) | |
60 | 570 (SF1) | 560 (SF1) | 555 (SF1) | |
T500 (s) | 0 | 2,4 (VS2) | 3 (VS2) | 3,6 (VS2) |
15 | 3,4 (VS2) | 4,6 (VS2) | 5,8 (VS2) | |
30 | 5,6 (VS2) | 6,8 (VS2) | 8,4 (VS2) | |
60 | 8,6 (VS2) | 11,2 (VS2) | 12,8 (VS2) | |
Tiempo de vaciado del embudo en V (s) | 15 | 10,6 (VF2) | 19,2 (VF2) | 24,8 (VF2) |
Cociente de alturas en la caja en L | 15 | 0,80 (PA1) | 0,82 (PA1) | 0,86 (PA1) |
Resistencia a la segregación (%) | 30 | 1,86 (SR2) | 1,67 (SR2) | 1,31 (SR2) |
Densidad en estado fresco (Mg/m3) | - | 2,22 | 2,16 | 1,96 |
Aire ocluido (%) | - | 4,5 | 5,3 | 5,9 |
Tabla 2. Propiedades en estado fresco
SF: clase de escurrimiento, VS: viscosidad en escurrimiento, VF; viscosidad en el ensayo de embudo en V, PA; habilidad de paso y SR; segregación
Edad (días) | MIX0 | MIX50 | MIX100 | |
Resistencia a compresión sobre probeta cúbica (MPa) | 1 | 12,5 | 9,9 | 5,2 |
7 | 36,4 | 32,1 | 22,3 | |
28 | 45,9 | 39,6 | 31,8 | |
90 | 47,8 | 43,3 | 35,5 | |
Resistencia a compresión sobre probeta cilíndrica (MPa) | 7 | 29,5 | 25,1 | 16,7 |
28 | 41,8 | 34,5 | 27,3 | |
Densidad endurecida (Mg/m3) | 28 | 2,15 | 2,08 | 1,81* |
Módulo de elasticidad (GPa) | 7 | 26,6 | 24,5 | 13,9 |
28 | 29,3 | 27,1 | 16,1 | |
Resistencia a tracción indirecta (MPa) | 7 | 2,7 | 2,1 | 1,4 |
28 | 3,2 | 2,4 | 1,8 | |
Resistencia a flexión (MPa) | 7 | 4,1 | 3,8 | 2,9 |
28 | 4,9 | 4,5 | 3,3 | |
Índice de rebote (adimensional) | 1 | 11 | 10 | 10 |
7 | 28 | 26 | 20 | |
28 | 31 | 28 | 26 | |
90 | 32 | 30 | 27 | |
Velocidad de impulso ultrasónico (km/s) | 1 | 2,82 | 2,77 | 2,43 |
7 | 3,83 | 3,75 | 3,21 | |
28 | 4,03 | 3,93 | 3,68 | |
90 | 4,07 | 4,01 | 3,89 |
Tabla 3. Propiedades en estado endurecido
Aplicaciones
Propiedad Intelectual
Protegido mediante patente P202030746
Estado actual de desarrollo
Desarrollado, validado y listo para su utilización.
Relación comercial deseada
Acuerdo comercial, Acuerdo de licencia, Cooperación técnica: un mayor desarrollo, Cooperación Técnica: testar nuevas aplicaciones; Cooperación Técnica: adaptación a necesidades específicas
El objetivo de la Oficina de Transferencia de Conocimiento (OTRI) de la Universidad de Burgos es promover la Innovación tecnológica a través de la transferencia de resultados de investigación y las conexiones entre la Universidad y los nuevos requerimientos y realidades de la sociedad - somos el vínculo entre la Universidad y la Industria. Persona de Contacto: José Manuel López (jmllopez@ubu.es)
Create your free account to connect with UNIVERSIDAD DE BURGOS and thousands of other innovative organizations and professionals worldwide
Send a request for information
to UNIVERSIDAD DE BURGOS
Technology Offers on Innoget are directly posted
and managed by its members as well as evaluation of requests for information. Innoget is the trusted open innovation and science network aimed at directly connect industry needs with professionals online.
Need help requesting additional information or have questions regarding this Technology Offer?
Contact Innoget support
