Monitorización de desplazamientos en estructuras de obra civil e industrial

Aspectos nuevos e innovadores

La posibilidad de monitorizar movimientos en estructuras de grandes dimensiones, como puentes para tráfico rodado y/o ferroviario, entre otros, es fundamental para conocer su estado y definir de forma más eficiente y económica las acciones de mantenimiento a desarrollar que permitan salvaguardar los niveles máximos de seguridad frente a los procesos de envejecimiento estructural con un consumo óptimo de recursos. El problema técnico a resolver es cómo lograr la medición, de manera precisa y económica, de los movimientos que experimenta una estructura constructiva.

La solución propuesta, más eficiente y de menor coste que lo presente actualmente en el mercado, permite obtener información muy útil sobre el estado de estructuras, con el objetivo de poder diseñar de forma más eficiente las labores de mantenimiento estructural y evitar así daños catastróficos en las mismas.

Principales ventajas derivadas de su utilización

• Monitorización continua de los movimientos en el tiempo.
• Elevada precisión de la medición de desplazamientos.
• Bajo coste de producción e instalación.
• Sensores ubicados de manera que las condiciones ambientales y lumínicas son favorables.
• Análisis de los datos en tiempo real.

Características técnicas

El medidor de desplazamientos consta de un conjunto de medición con una referencia fija y otro con una referencia móvil. Cada uno de dichos conjuntos de medición incluye al menos un elemento de diana y un transductor de desplazamiento láser apuntado hacia dicho elemento de diana. El transductor de desplazamiento láser está adaptado para medir variaciones de distancia respecto al correspondiente elemento de diana, donde, dichas variaciones de distancia son generadas por movimientos verticales en la estructura a monitorizar. El dispositivo se caracteriza porque el elemento de diana y el transductor de desplazamiento láser están dispuestos sobre la estructura, donde, el elemento de diana es la referencia fija y el transductor de desplazamiento láser es la referencia móvil.

La instalación de los sensores es llevada a cabo por personal especializado, en colaboración con el personal implicado en estas funciones de la empresa contratante. La realización de los ensayos y la monitorización tienen lugar in situ, desplazándose hasta el lugar el personal especializado de la Universidad de Burgos encargado de llevar a cabo todo el proceso.

Aplicaciones

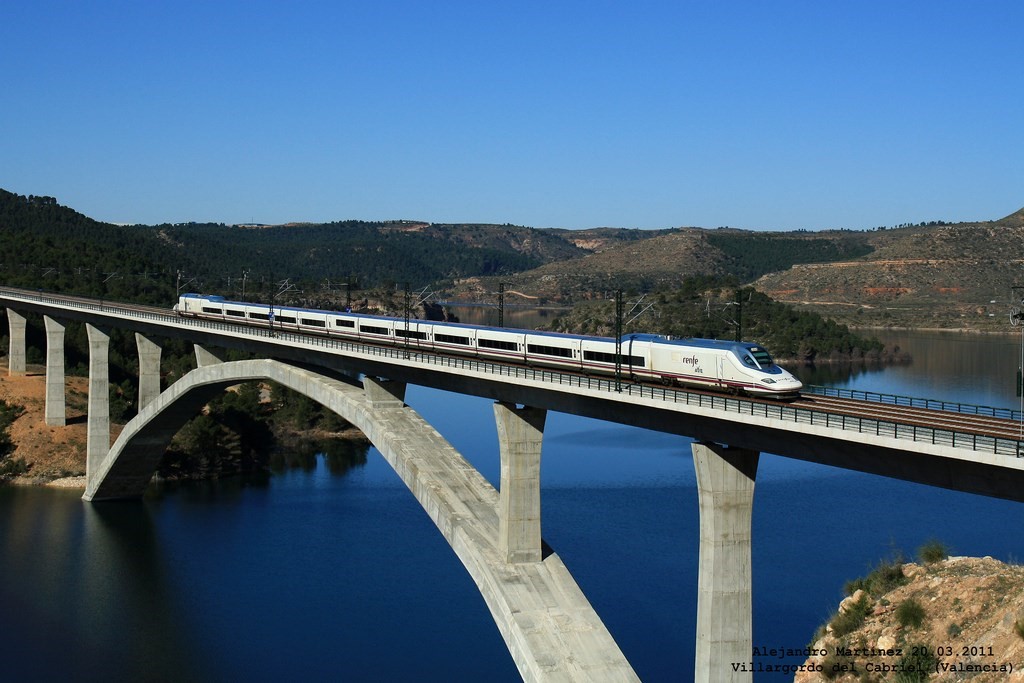

• Estructuras de obra civil de grandes dimensiones, como puentes para tráfico rodado y/o ferroviario.
• Estructuras industriales.

Propiedad Intelectual

Protegida mediante patente de invención P201830539

Estado actual de desarrollo

Dispositivo desarrollado y validado para su industrialización.

Relación comercial deseada

Acuerdo comercial, Acuerdo de licencia, Cooperación técnica: un mayor desarrollo, Cooperación Técnica: testar nuevas aplicaciones; Cooperación Técnica: adaptación a necesidades específicas.
